Caractéristiques

Interface temporelle pour les capteurs absolus et magnétostrictifs
Fréquence ajustable des impulsions initiales de 62,5 Hz à 5 kHz
3 entrées de contrôle pour les signaux HTL / PNP
Tension d’alimentation 18 … 30 VDC
Sortie de tension auxiliaire 24 VDC ou 5 VDC pour codeurs

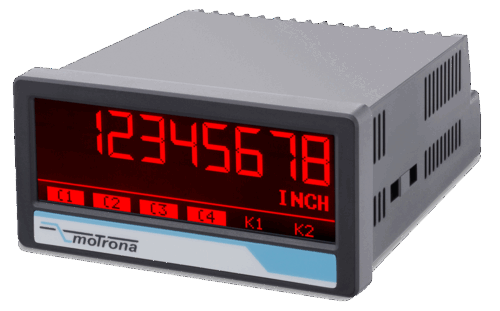

Écran LCD 8 décades (couleur: rouge, vert, jaune)
Écran tactile résistif
Boîtier à encastrer standard 96 x 48 mm, indice de protection IP65
Paramétrage intuitif et facile en texte clair et écran tactile
Nombreuses fonctions telles que facteur d’échelle, le filtre, le décalage du point zéro, le sens de comptage, etc.
Linéarisation avec 24 points d‘interpolation

Options disponibles:

Option AC: Alimentation de 115 … 230 VAC
Option AO: 16 Sortie analogique 16 bits, 4 sorties de commande, interface RS232
Option AR: 16 Sortie analogique 16 bits, 4 sorties de commande, interface RS485
Option CO: 4 sorties de commande, interface RS232
Option CR: 4 sorties de commande, interface RS485
Option RL: 2 sorties à Relai

Caractéristiques

Affichages de position électroniques pour des utilisations exigeantes
2 entrées codeur à échelles indépendantes (maître SSI, esclave SSI, incrémental)
Affichage Codeur 1, Codeur 2, [Codeur 1 – Codeur 2] ou [Codeur 1 + Codeur 2]
4 présélections de valeurs limites avec des sorties de commutation transistor à réaction très rapide
Affichage au choix de 6 décades (15 mm, 0.56’’) ou 8 décades (10 mm, 0.36’’)

Caractéristiques

• Entrée SSI au format DATA+, DATA-, CLOCK+, CLOCK-
  Fréquence d’horloge SSI jusqu’à 1 MHz
  Mode maître ou esclave
  Pour codeurs angulaires et linéaires monotour et multitour avec formats SSI
  de 10 … 32 bits
  3 entrées de commande pour signaux HTL / PNP
  options : sortie analogique 14 Bits / Relais / Liaison Série
  Tension d’alimentation 18 … 30 VDC
  Sortie de tension auxiliaire 24 VDC pour codeurs
  Boîtier à encastrer standard 96 x 48 mm, indice de protection IP65

Caractéristiques

• Variante « haut de gamme » avec surveillance de rupture de liaison des données SSI (sauf horloge SSI). Source auxiliaire 5 / 24 VDC. Peut seulement être utilisé comme maître SSI. Toutes les autres fonctions sont identiques à celles du IX350.
• Entrée SSI dans le format DATA+, DATA-, CLOCK+, CLOCK-
  Fréquence d’horloge SSI jusqu’à 1 MHz
  Mode maître ou esclave
  Pour codeurs monotour et multitour avec formats SSI de 10 … 32 bits
  3 entrées de commande pour signaux HTL / PNP
  options : sortie analogique 14 Bits / Relais / Liaison Série
  Tension d’alimentation 18 … 30 VDC
  Sortie de tension auxiliaire 5 / 24 VDC pour codeurs
  Boîtier à encastrer standard 96 x 48 mm, indice de protection IP65
